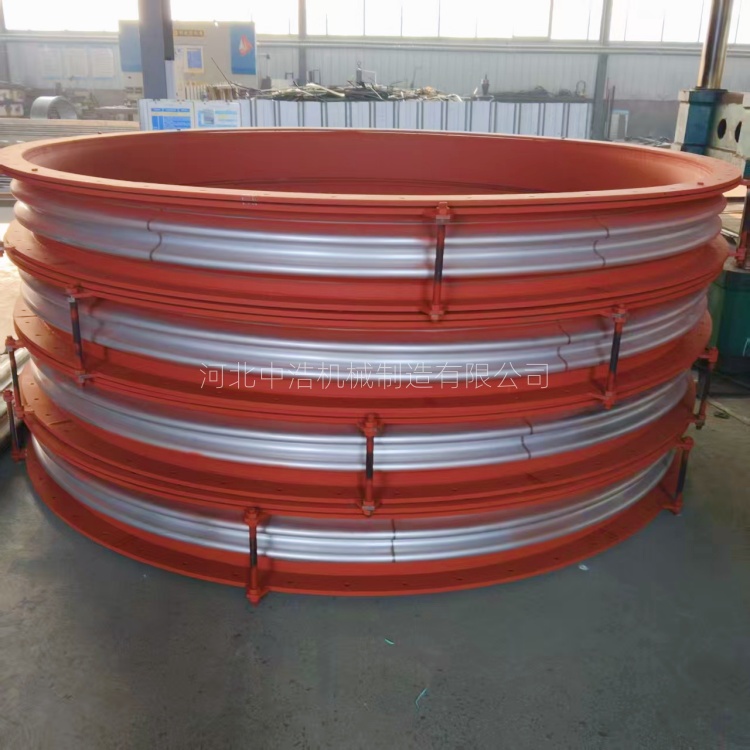

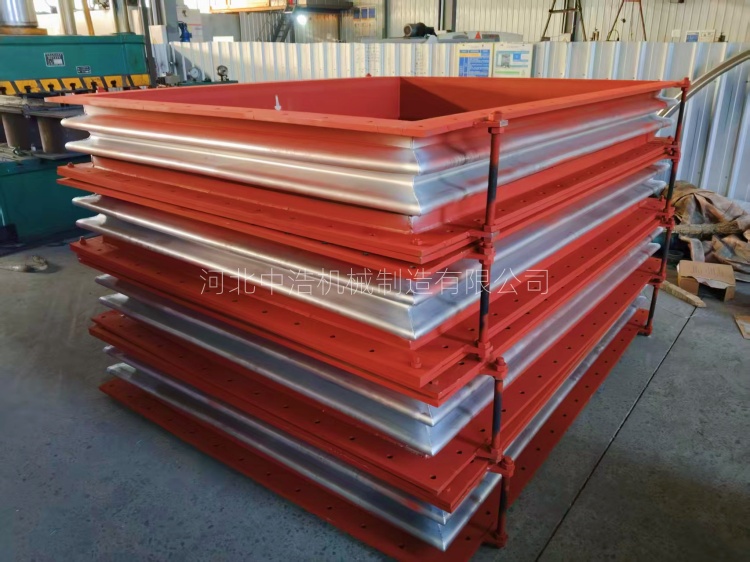

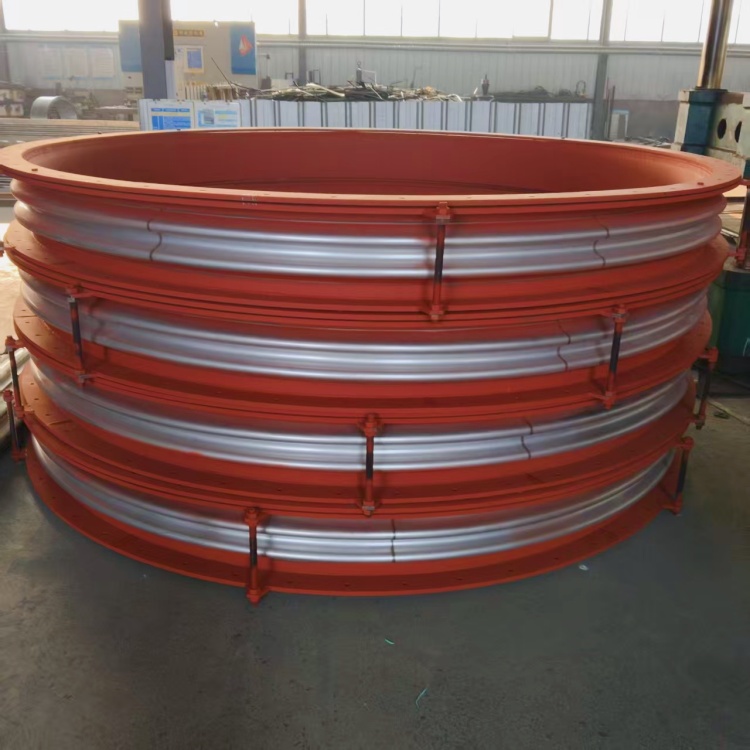

大口徑不銹鋼波紋補償器需要滿足眾多條件，包括成型精度要求、成型外觀要求以及壓力補償量與工況的適配性。尤其注意波紋成型工藝。





          尺寸精度要求控制波高波劇偏差≤ ±2mm，各個波紋尺寸一致性控制偏差再1.5mm以內，壁厚控制公差在±5%以內，關鍵受力波峰波谷不得出現厚薄不一情況。整體波紋段圓口公差控制在D/500，避免安裝受阻。成型外觀要求波紋輪廓圓滑過度、無褶皺、壓塌、裂紋、劃傷等，波峰波谷無尖銳棱角。注意大口徑波紋拼接時焊縫與波峰波谷需要留有≥50mm距離，拼接焊縫需做相關PT檢測報告。其壓力與材質需要與工況適配，波紋結構需進行結構強度核算，波高、波距需匹配軸、橫、角向補償量，卻使勿過度拉伸和變形，高低溫工況材質選擇不同，低于-20°選擇具有韌性不銹鋼當溫度大于300°需考慮波紋熱膨脹系數，避免應力開裂。注意關鍵成型工藝控制，包括管坯預處理、磨具波形、尺寸相匹配，成型參數相匹配，成型后不銹鋼波紋管進行鈍化處理。只有嚴格要求才可以做出高品質的波紋補償器。
